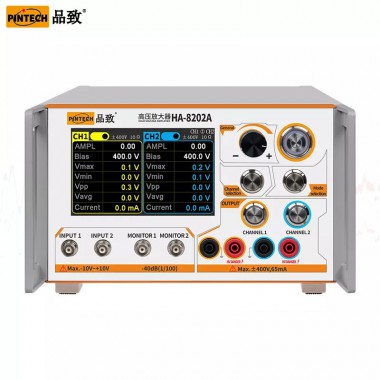

HA-8202A双通道高压放大器（300kHz,800Vp-p）
型号 | HA-8202A | |||||
通道 | 2 | |||||
每通道 | 差分模式 | |||||
输出直流电压（Max） | 400V DC | 800V DC | ||||
输出交流电压（Max） | 800Vp-p | 1600Vp-p | ||||
输出直流电流（Max） | 65mA DC | 65mA DC | ||||
输出交流电流（Max） | 130mAp-p | 130mAp-p | ||||
输出功率（Max） | 26VA | 52VA | ||||
频宽 | DC-300kHz（-3dB） | DC-300kHz（-3dB） | ||||
爬升速率 | 500V/μs | 1000V/μs | ||||
输出阻抗 | 5Ω | 10Ω | ||||
输出保护用电阻 | 5kΩ/35watt（无感电阻） | 10kΩ/70watt（无感电阻） | ||||
安全使用负载值上限 | 6.15kΩ@Range±400V；1.53kΩ@Range ±100V | |||||
输入波幅（电压值）上限 | ±5V（Max.±10V） | |||||
Monitor | 100:1 | 200:1 | ||||
保护装置 | 1.输出专用FUSE | |||||
2.输出过流保护 | ||||||
3.INPUT/OUTPUT输入过压保护 | ||||||
4.过温保护 | ||||||
工作温度 | 0~40℃ | |||||
工作湿度 | 0~80%RH | |||||
| 重量 | 4.9 kg | |||||
尺寸 | 382.9*236.3*148.2 mm | |||||
量测（0~1MHz）范围 | ||||||
范围 | 分辨 | 精度 | ||||
显示 | Max值 | ±400V | 0.1V | ±（1%+2V） | ||
Min值 | ±400V | 0.1V | ±（1%+2V） | |||
峰峰值 | 0~800V | 0.1V | ±（1%+2V） | |||
偏置电压 | ±400V | 0.1V | ±（1%+0.4V） | |||
输出电流 | 0~65mA | 0.1mA | ±（1%+0.5mV） | |||
设置 | ||||||
放大倍数设定 | 0~100 | 0.01倍 | ±1% | |||
输出加偏设定 | 0~±400V | 0.1V | ±（1%+0.2V） | |||
同步模式 | 由通道1输入 | |||||
差分模式 | 由通道1输入 | |||||
